文章編號134 | 隱藏的閥門：液壓阻尼如何控制地板彈簧的關閉速度
文章編號134 | 隱藏的閥門：液壓阻尼如何控制地板彈簧的關閉速度

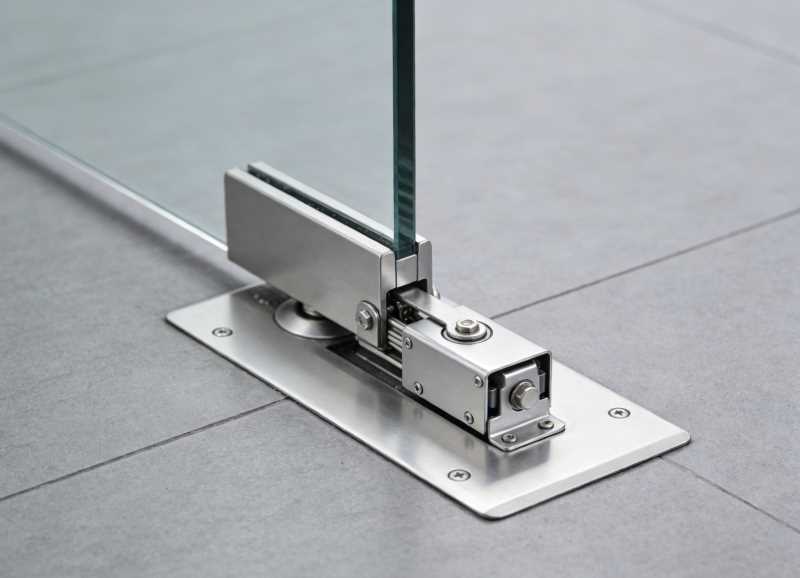

這地板彈簧它是現代建築中隱藏的最精密複雜的部件之一。它埋藏在地板下，默默地控制著厚重的玻璃門和木門，使其在數百萬次的開合循環中保持穩定運行，無需維護。雖然只有外部樞軸和連接軸桿露在地面以上，但真正的工程複雜性在於隱藏在水泥門體內的微型液壓系統。該系統的核心是一個精密閥門網絡，它控制著門運動的每個階段——關門的速度、鎖閉的輕柔程度以及抵禦風力或誤操作的牢固程度。對於任何負責這些精密裝置的選型、安裝或維護的人員來說，了解這些隱藏閥門的工作原理以及它們的校準如何決定門的實際性能至關重要。
液壓迴路：微型工程的傑作
這地板彈簧它將開啟門的動能轉換為儲存的彈簧位能，然後透過液壓阻尼以可控的方式釋放。液壓系統由一個在充滿特製液壓油的密封缸內往復運動的活塞組成。門開啟時，凸輪和滾輪組件壓縮高強度螺旋彈簧，同時活塞推動液壓油通過單向止回閥迴路，阻力極小。在關門過程中，彈簧反向驅動活塞，液壓油則被迫流經一個完全獨立的、由可調限流閥組成的迴路。這種開啟和關閉油路的分流是真正的落地彈簧與普通閉門器的主要區別。由於開啟和關閉迴路在液壓上是獨立的，因此可以分別調整關門速度、鎖定速度和回彈阻力，而不會影響其他參數。液壓油本身是一種精密配製的流體，具有嚴格控制的黏度特性，並添加了抗磨添加劑、腐蝕抑制劑、氧化穩定劑和消泡劑，以確保彈簧在其設計壽命內性能穩定。
關閉速度閥：主調速器
關閉速度閥是空調系統中調整頻率最高的零件。地板彈簧它控制著門在關閉弧度的前85%左右的運動——從完全打開或保持打開的位置向下移動約15度，直到門鎖嚙合。從物理結構上看，該閥門由一個錐形針螺絲組成，該螺絲會旋入一個精密加工的孔口。當針螺絲順時針旋轉時，其錐形尖端會推進到孔口內，逐漸減少橫截面積。由於油液黏稠且不可壓縮，減少橫截面積會直接限製油液從活塞一側流向另一側的體積流量。由於活塞位移透過齒輪齒條或凸輪驅動機構與門的旋轉機械相連，因此限製油流量會直接限制門的角速度。針螺絲位置與關閉時間之間的關係是非線性的：調節螺絲旋轉四分之一圈可能會使關閉速度降低20%，而閥門完全關閉前的最後四分之一圈則可能使速度降低60%以上。這種敏感性解釋了為什麼經驗不足的調節員往往難以獲得穩定的效果。理想的調節方式是，門的關閉速度既要足夠快，以確保在較小的開啟角度下也能可靠地鎖上，又要足夠慢，以防止門產生危險的動能，從而避免傷及後方的行人或使鎖舌機構過載。
鎖定速度閥：最後的溫和方法
鎖定速度閥控制最後階段地板彈簧門的關閉循環。當門距離完全關閉位置約 15 度時，主關閉速度迴路關閉，油液被分流至由鎖閉速度閥控制的獨立微孔。這項切換是透過汽缸壁上的旁通口來實現的：當活塞在其行程接近末端經過該旁通口時，主油路被阻斷，剩餘的油液被迫流經鎖閉迴路。鎖閉閥的孔徑通常是主關閉速度迴路孔徑的四分之一到十分之一（在其典型設定下）。這會產生更大的流動阻力，使門在最後幾英寸的行程中顯著減速。這種減速有多重作用：它可以防止門猛烈撞擊門框，從而避免產生噪音並可能損壞玻璃、密封件或門框；它使鎖舌或多點鎖定係統有時間與鎖扣板對齊；並且它使門的動量消散，從而使鎖舌通過機械優勢而非衝擊力來嚙合。如果鎖舌速度設定太快，鎖舌可能會從鎖舌上彈開而無法嚙合——這種情況稱為鎖舌跳動，會導致門無法鎖緊。如果設定過慢，門在完全關閉之前可能會卡住，尤其是在寒冷天氣下，因為油的黏度增加會進一步降低流量。
止回閥：防止過度開啟
回溯檢查功能地板彈簧止回閥的工作原理與關門速度控制裝置截然不同。關門和鎖閉閥調節由壓縮彈簧驅動的油液流量，而止回閥則由門的開啟動作驅動。當門被強風、使用者急躁或意外撞擊推開時，活塞排出的油液流量遠超設計關門流量。如果不加以控制，門會猛烈地擺動打開，直到撞擊相鄰的牆壁、門擋或達到樞軸機構的機械極限。止回閥透過引入二次流量限制來防止這種情況發生，該限制僅在門打開到特定角度（通常在 70 到 85 度左右）時才會啟動。這通常是透過一個單獨的活塞旁通口來實現的，該旁路口僅在活塞到達與此開啟角度對應的位置時才會打開。旁通口打開後，油液流經止回迴路，此迴路中的可調針閥產生液壓阻力，從而緩衝門的最終開啟動作。止回裝置並非阻止門完全打開，而是控制門達到完全打開位置的速度。設定止回裝置需要在保護性和易用性之間取得平衡：設置過強會導致門在正常操作下無法完全打開，而設置過弱則無法充分保護樞軸機構和相鄰牆壁。
延遲動作：保持開啟液壓定時器
一些地板彈簧部分型號配備了延時開啟功能，可在啟動關閉前將門保持開啟一段時間。這對於無障礙應用尤其重要，因為緩閉的門可以為輪椅使用者或行動不便者提供足夠的通行時間。延時開啟迴路的工作原理是：當門完全打開時，液壓油會被截留在獨立的蓄壓器腔室中。小型洩壓閥允許液壓油以可控的速率釋放，只有當釋放的液壓油達到一定量時，主彈簧才會克服液壓鎖，開始關閉循環。延時時間可透過調整此洩壓閥進行調整，典型的調整範圍從幾秒到超過30秒。延時開啟機制增加了液壓迴路的複雜性，需要額外的密封件、止回閥和精密加工的蓄壓器容積。這種複雜性增加了製造成本和潛在的故障點，因此延時開啟功能通常作為可選配置而非標配。
結論
隱藏在內部的液壓閥地板彈簧它完美融合了流體動力學、精密製造和實用工程技術。控制主回程行程的關閉速度閥、緩衝最後接近的鎖閉閥、吸收開啟衝擊的止回閥以及滿足無障礙需求的延時動作系統，所有這些部件都在地板下方的密封單元內靜默運行。要正確調節這些部件，需要了解各迴路之間的相互依存關係－關閉速度的改變會改變鎖閉閥和止回閥所承受的壓力，因此必須按正確的順序進行調節：先調節止回閥，然後調節關閉速度，再調節鎖閉速度，最後調節延時動作（如有配備）。地板彈簧內部的隱藏式閥門系統對建築內的使用者來說是不可見的，但每次厚重的門以可控、靜音的方式精準關閉時，都能感受到其可靠的功能。
